<JIS THICKNESS DIMENSIONS> |
Unit:mm
|
|
|
Nominal
tube size |
Outside
diameter
D
|
Thickness
|
A |
B |
sch5s |
sch10s |
sch20s |
sch40 |
sch80 |
15 |
1/2 |
21.7 |
1.65 |
2.1 |
2.5 |
2.8 |
3.7 |
20 |
3/4 |
27.2 |
1.65 |
2.1 |
2.5 |
2.9 |
3.9 |
25 |
1 |
34.0 |
1.65 |
2.8 |
3.0 |
3.4 |
4.5 |
32 |
1-1/4 |
42.7 |
1.65 |
2.8 |
3.0 |
3.6 |
4.9 |
40 |
1-1/2 |
48.6 |
1.65 |
2.8 |
3.0 |
3.7 |
5.1 |
50 |
2 |
60.5 |
1.65 |
2.8 |
3.5 |
3.9 |
5.5 |
65 |
2-1/2 |
76.3 |
2.1 |
3.0 |
3.5 |
5.2 |
7.0 |
80 |
3 |
89.1 |
2.1 |
3.0 |
4.0 |
5.5 |
7.6 |
90 |
3-1/2 |
101.6 |
2.1 |
3.0 |
4.0 |
5.7 |
8.1 |
100 |
4 |
114.3 |
2.1 |
3.0 |
4.0 |
6.0 |
8.6 |
125 |
5 |
139.8 |
2.8 |
3.4 |
5.0 |
6.6 |
9.5 |
150 |
6 |
165.2 |
2.8 |
3.4 |
5.0 |
7.1 |
11.0 |
200 |
8 |
216.3 |
2.8 |
4.0 |
6.5 |
8.2 |
12.7 |
250 |
10 |
267.4 |
3.4 |
4.0 |
6.5 |
9.3 |
15.1 |
300 |
12 |
318.5 |
4.0 |
4.5 |
6.5 |
10.3 |
17.4 |
|
|
|
|
|

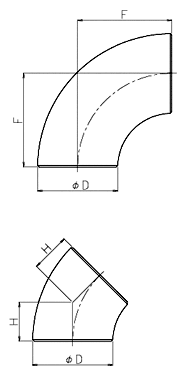

Nominal
tube size
(B) |
Outside
diameter
D
|
Length(Center-End)
|
45°Elbow
H
|
90°Elbow
F
|
Long |
Long |
Short |
1/2 |
21.7 |
15.8 |
38.1 |
── |
3/4 |
27.2 |
15.8 |
38.1 |
──
|
1 |
34.0 |
15.8 |
38.1 |
25.4 |
1-1/4 |
42.7 |
19.7 |
47.6 |
31.8 |
1-1/2 |
48.6 |
23.7 |
57.2 |
38.1 |
2 |
60.5 |
31.6 |
76.2 |
50.8 |
2-1/2 |
76.3 |
39.5 |
95.3 |
63.5 |
3 |
89.1 |
47.3 |
114.3 |
76.2 |
3-1/2 |
101.6 |
55.3 |
133.4 |
88.9 |
4 |
114.3 |
63.1 |
152.4 |
101.6 |
5 |
139.8 |
78.9 |
190.5 |
127.0 |
6 |
165.2 |
94.7 |
228.6 |
152.4 |
8 |
216.3 |
126.3 |
304.8 |
203.2 |
10 |
267.4 |
157.8 |
381.0 |
254.0 |
12 |
318.5 |
189.4 |
457.2 |
304.8 |
|
|
|
|
|
|
|
|
|
|
|
|
