FLANGES
●Please refer to "COMMON DIMENSIONS" for outside diameter (OD),
thickness (T)
and length (l) of straight end length.
●Standard material used for clean lap loose flanges is SUS304.
●The fillet welded interior of the pipe flange is polished, and its surface.
●Flanges conform to JIS B2220 specifications.
Pipe flanges and polished flanges are RF type.
●"JIS B2202 flange gasket seat size" applies to our teflon packing
measurement.
●Please contact us when you need information about JIS20K.
●We updated the length (FP) of the pipe flanges(2014.4).

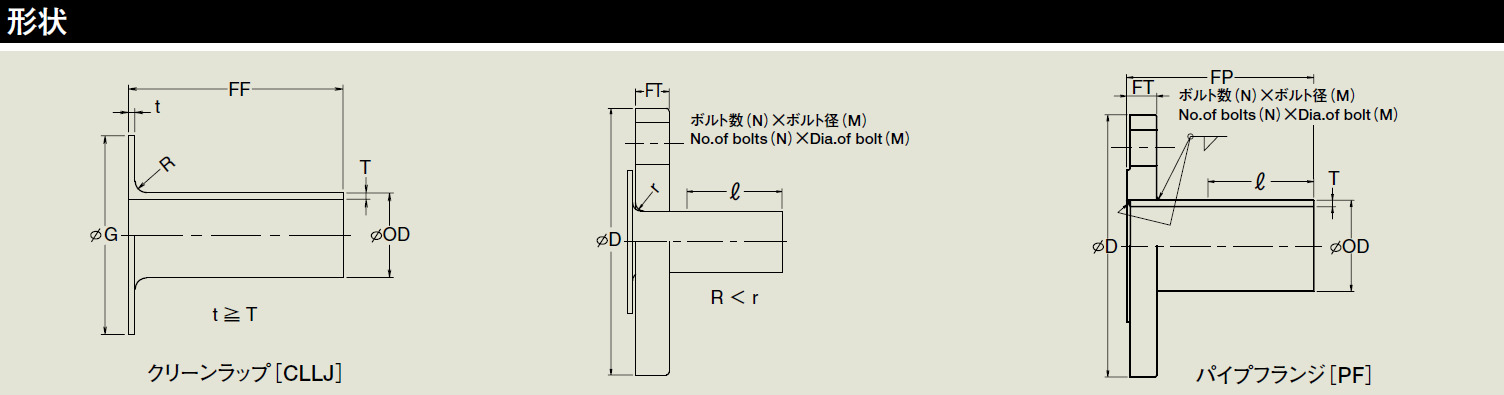

Nominal
size |
Clean lap |
Pipe flange
|
Nominal
size |
Clean lap |
Pipe
flange |
Lenghth |
Diameter
of
lap |
Corner |
Length |
Length |
Diameter of
lap |
Corner |
Length |
OD |
FF |
10K |
5K |
R |
FP |
OD |
FF |
G |
R |
FP |
10A |
55 |
46 |
39 |
1.5〜3 |
55 |
3/4" |
55 |
51 |
1.5〜3 |
55 |
15A |
55 |
51 |
44 |
1.5〜3 |
55 |
1" |
55 |
56 |
1.5〜3 |
55 |
20A |
55 |
56 |
49 |
1.5〜3 |
55 |
1 1/4" |
55 |
67 |
1.5〜3 |
55 |
25A |
55 |
67 |
59 |
1.5〜3 |
55 |
1 1/2" |
70 |
76 |
2〜4 |
70 |
32A |
70 |
76 |
70 |
2〜4 |
70 |
2" |
70 |
81 |
2〜4 |
70 |
40A |
70 |
81 |
75 |
2〜4 |
70 |
2 1/2" |
70 |
96 |
2〜4 |
70 |
50A |
70 |
96 |
85 |
2〜4 |
70 |
3" |
75 |
116 |
2.5〜5 |
75 |
65A |
75 |
116 |
110 |
2.5〜5 |
75 |
4" |
75 |
136 |
2.5〜5 |
75 |
80A |
75 |
126 |
121 |
2.5〜5 |
75 |
5" |
85 |
182 |
3〜6 |
85 |
100A |
75 |
151 |
141 |
2.5〜5 |
75 |
6" |
90 |
212 |
3〜6 |
90 |
125A |
85 |
182 |
176 |
3〜6 |
85 |
|
|
|
|
|
150A |
90 |
212 |
206 |
3〜6 |
90 |
|
|
|
|
|
200A |
90 |
262 |
252 |
3〜6 |
90 |
|
|
|
|
|
Nominal
Size |
JIS flange |
Teflon
packing |
Nominal
size |
Flange |
Teflon
packing |
JIS10K |
JIS5K |
JIS 10K, 5K |
OD |
T |
No.
of
bolts |
Dia
of
bolt |
OD |
ID |
OD |
T |
No.
of
bolts |
Dia.
of
bolt |
OD |
T |
No.
of
bolts |
Dia.
of
bolt |
OD
|
ID |
OD |
OD |
D |
FT |
N |
M |
D |
FT |
N |
M |
10K |
5K |
OD |
D |
FT |
N |
M |
10A |
90 |
12 |
4 |
M12 |
75 |
9 |
4 |
M10 |
53 |
18 |
45 |
3/4" |
95 |
12 |
4 |
M12 |
58 |
19.5 |
15A |
95 |
12 |
4 |
M12 |
80 |
9 |
4 |
M10 |
58 |
22 |
50 |
1" |
100 |
14 |
4 |
M12 |
63 |
26 |
20A |
100 |
14 |
4 |
M12 |
85 |
10 |
4 |
M10 |
63 |
28 |
55 |
1 1/4" |
125 |
14 |
4 |
M16 |
74 |
32.5 |
25A |
125 |
14 |
4 |
M16 |
95 |
10 |
4 |
M10 |
74 |
35 |
65 |
1 1/2" |
135 |
16 |
4 |
M16 |
84 |
38.5 |
32A |
135 |
16 |
4 |
M16 |
115 |
12 |
4 |
M12 |
84 |
43 |
78 |
2" |
140 |
16 |
4 |
M16 |
89 |
51.5 |
40A |
140 |
16 |
4 |
M16 |
120 |
12 |
4 |
M12 |
89 |
49 |
83 |
2 1/2" |
155 |
16 |
4 |
M16 |
104 |
64 |
50A |
155 |
16 |
4 |
M16 |
130 |
14 |
4 |
M12 |
104 |
61 |
93 |
3" |
175 |
18 |
4 |
M16 |
124 |
77 |
65A |
175 |
18 |
4 |
M16 |
155 |
14 |
4 |
M12 |
124 |
77 |
118 |
4" |
195 |
18 |
8 |
M16 |
144 |
102.5 |
80A |
185 |
18 |
8 |
M16 |
180 |
14 |
4 |
M16 |
134 |
90 |
129 |
5" |
250 |
20 |
8 |
M20 |
190 |
128 |
100A |
210 |
18 |
8 |
M16 |
200 |
16 |
8 |
M16 |
159 |
115 |
149 |
6" |
280 |
22 |
8 |
M20 |
220 |
153.5 |
125A |
250 |
20 |
8 |
M20 |
235 |
16 |
8 |
M16 |
190 |
141 |
184 |
|
|
|
|
|
|
|
150A |
280 |
22 |
8 |
M20 |
265 |
18 |
8 |
M16 |
220 |
167 |
214 |
|
|
|
|
|
|
|
200A |
330 |
22 |
12 |
M20 |
320 |
20 |
8 |
M20 |
270 |
218 |
260 |
|
|
|
|
|
|
|
|
|
Clean lap |

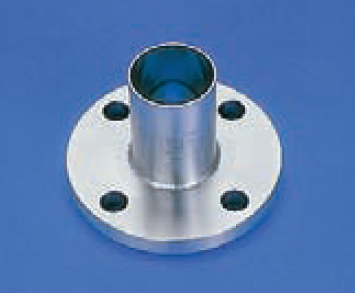

Pipe flange |
|
|

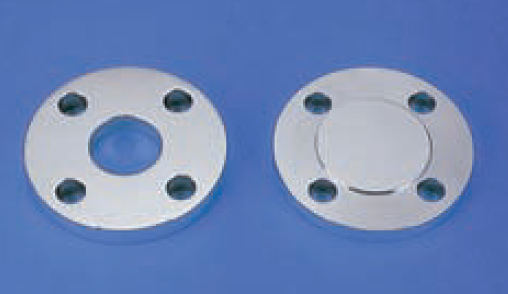

Flange |

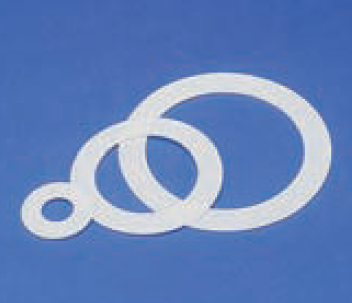

Teflon packing |
|
|
|
|
